Gia công đồ gá trong cơ khí được phân loại như thế nào?

Bạn đã biết gì về gia công đồ gá trong cơ khí? Giới chuyên môn phân loại như thế nào? Tất cả nội dung liên quan được chúng tôi chia sẻ chi tiết ở bài viết dưới đây.

Tìm hiểu khái niệm và công dụng của đồ gá

Về khái niệm, đồ gá là công cụ tùy chỉnh kết hợp với các loại máy gia công cơ khí giúp xác định vị trí chi tiết cần gia công (phôi). Nhờ vậy, chi tiết này được giữ vững trong quá trình cắt gọt kim loại. Trong gia công cơ khí, đồ gá trở thành dụng cụ đóng vai trò quan trọng hỗ trợ thợ kỹ thuật hoàn thiện sản phẩm.

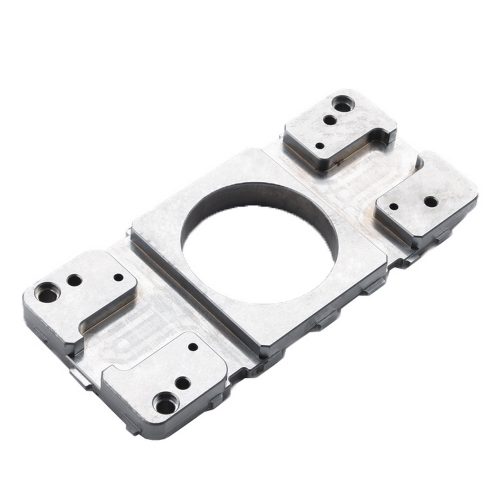

gia công đồ gá

Tìm hiểu khái niệm về đồ gá

Vậy công dụng của đồ giá là gì? Giới chuyên môn đã liệt kê dựa vào công dụng thiết khi kết hợp máy cắt kim loại:

Đồ gá giúp cố định chi tiết để sản phẩm cần gia công không bị dịch chuyển. Nhờ vậy, vị trí giữa các phôi cắt gọt đảm bảo luôn chính xác.

Hỗ trợ nhân viên xác định và kiểm tra vị trí, kích thước của sản phẩm cần cắt gọt.

Khi gia công chi tiết phức tạp, đồ gá tạo chuyển động nhịp nhàng.

Năng suất làm việc nâng cao nhờ thời lượng và sức lực trong gia công giảm tối thiểu.



Đồ gá góp phần tạo ra số lượng lớn chi tiết có độ chính xác cao.

Ngoài ra, người ta dùng đồ gá để xác định vị trí giữa các phôi khi cắt gọt và gia công cơ khí. Việc này góp phần tránh ngoại lực tác động làm dịch chuyển sản phẩm ảnh hưởng việc hàn, tiện, phay,…

Cấu tạo đồ gá gồm: định vị sản phẩm gia công, thân và đế, kẹp chặt, cơ cấu truyền lực, cơ cấu hướng dẫn và so dao, cơ cấu quay và phân độ, cơ cấu định vị và giữ chặt với máy gia công.

Gia công đồ gá được phân loại như thế nào ?

Ngày nay, gia công đồ gá có rất nhiều loại nhưng chúng ta có thể phân chia:

Căn cứ theo công dụng

Đồ gá kiểm tra giữ vai trò kiểm tra độ chính xác phôi và chi tiết ở từng công đoạn.

Đồ gá lắp ráp sử dụng khi lắp ghép các chi tiết với nhau thành thành phẩm hoặc bán thành phẩm.

Đồ gá gia công sử dụng thiết bị khoan, tiện, phay,…

Phân loại gia công đồ gá

Dựa theo tính chất

Đồ gá vạn năng dùng cho nhiều loại chi tiết gia công khác nhau: ê tô, đầu phân độ,…



Đồ gá chuyên dùng chỉ sử dụng duy nhất đối với 1 chi tiết gia công.

Căn cứ theo tính chất truyền lực

Ở đây, gia công đồ gá phân loại: đồ gá cơ khí, đồ gá khí nén và thủy lực, đồ gá điện từ và đồ gá chất dẻo.

Căn cứ theo nhóm máy

Dựa vào đặc điểm, giới chuyên gia liệt kê đồ gá của: máy phay, máy bào, máy gia công bánh răng, máy chuốt,…

Yêu cầu kỹ thuật khi gia công đồ gá với các loại điển hình

Kiến thức này rất quan trọng quyết định chất lượng và thẩm mỹ của sản phẩm hoàn thiện. Tùy từng loại đồ gá, giới chuyên môn đưa ra yêu cầu tương ứng. Cụ thể:

Đối với đồ gá tiện

Phôi chuyển động quay: đồ gá mâm cặp, đồ gá nối trục chính máy tiện thông qua lỗ côn trục chính.

Phôi cố định, dao quay. Ở đây, đồ gá được lắp trên sống trượt của bàn máy tiện.

Đồ gá dao tương ứng cơ cấu chép hình và cơ cấu rút dao nhanh.

Đồ gá lắp trên 2 mũi tâm của máy tiện giống như trục gá.

Khi thiết kế gá lắp chặt vào trục chính máy tiện chuyển động quay cần bảo vệ an toàn máy và công nhân. Ở đây, người thực hiện gia công đồ gá chú ý lực ly tâm phải cân bằng động và cạnh chi tiết không sắc.

Đồ gá nối trục chính được kết cấu: định vị phôi, kẹp chặt phôi, thân gá, phân độ và bộ phận lắp với máy tiện. Đối với đồ gá dao, bộ phận gồm: bàn dao vạn năng, đầu rơvolve, bàn dao chép hình và cơ cấu rút dao nhanh khi tiện ren.

Đồ gá khoan

Áp dụng trên máy khoan giúp xác định vị trí tương quan giữa phôi và dụng cụ cắt. Đồng thời kẹp chặt phôi để gia công lỗ: khoan, khoét hoặc doa. Ngoài ra, các loại dụng cụ phụ giúp kẹp chặt dao: mang ranh, đầu kẹp nhanh, đầu kẹp ta rô.

Gia công đồ gá khoan thường hạn chế 6 bậc tự do của chi tiết mục đích xác định đúng lỗ tâm.

Gia công đồ gá khoan

Đồ gá phay

Khi phay xuất hiện hiện tượng rung động lớn bởi lực cắt lớn và cắt gián đoạn. Vậy nên, đồ gá phay yêu cầu phải đủ độ cứng vững. Theo xưởng gia công đồ gá cung cấp, đồ gá phay cơ cấu gồm: định vị, kẹp chặt, so dao, phân độ, chép hình, gá đặt đồ gá với bàn máy.

Đồ gá mài-cà

Ở đây, chúng ta biết gia công đồ gá mài-cà thường có 2 loại:

Mài phẳng được gá trực tiếp trên bàn từ. Đồ gá sẽ đặt trên bàn từ đối với trục và chi tiết phức tạp.

Đối với mài tròn trong: thợ thực hiện dùng mũi tâm kẹp tốc.

Đồ gá chuốt

Vì lực chuốt lớn nê chi tiết gia công được kẹp chặt. Định tâm và dẫn hướng thực hiện bởi bộ phận dẫn hướng của dao chuốt. Đồ gá chuốt có kết cấu đơn giản: một chi tiết dạng bạc và dạng bích để định vị phôi. Vì vậy, chuốt rãnh có cơ cấu phân độ.

Đến đây, bạn đã trang bị cho bản thân cái nhìn tổng quan về gia công đồ gá chưa ? Nếu bạn muốn giải đáp thêm vấn đề khác thì liên hệ Công Ty TNHH Công Nghệ EME Việt Nam theo số điện thoại (+84)388894449 hoặc truy cập https://emetech.vn/.
